运用领域：
目前广泛应用于车载产品，比如车载储物箱，车载音响，车载眼镜盒，cd播放器，车载导航，指纹锁滑盖等
*使用温度 :-20-80℃
*产品外壳材质： PC
*旋转轴材料：POM
*齿轮材料：POM
*使用油 ：硅油
齿轮参数：
| 齿轮代号 | G1 | G2 | G3 | G4 | G5 |
| 齿轮 | 11 | 13 | 11 | 11 | 16 |
| 齿轮厚度 | 3mm | 3mm | 4mm | 5mm | 4.5mm |
| 齿轮外径Φ | 10.4mm | 12mm | 10.4mm | 10.4mm | 14.4mm |
| 模数 | 0.8 | ||||
| 齿形角 | 20° | ||||
| 单个齿距极限偏差 | ±0.02mm | ||||
| 齿距累计总公差 | 0.1mm | ||||
| 齿廓总公差 | 0.1mm | ||||
| 螺旋线总公差 | 0.03mm | ||||
基本参数：
| 型号 | 扭矩 | 方向 |
| DAA15(A1)-B300-(G1) | 0.003±0.0.0005NM （30±4.5gfcm） | 双向 |
| DAA15(A1)-B600-(G1) | 0.006±0.0.0009NM （60±9gfcm） | 双向 |
| DAA15(A1)-B101-(G1) | 0.01±0.0.0015NM （100±15gfcm） | 双向 |
| DAA15(A1)-B201-(G1) | 0.02±0.0.003NM （200±30gfcm） | 双向 |
| DAA15(A1)-B301-(G1) | 0.03±0.0.0045NM （300±45gfcm） | 双向 |
| DAA15(A1)-B401-(G1) | 0.04±0.0.006NM （400±60gfcm） | 双向 |
*可以通过更换缓冲器粘性油的粘度提供特殊扭矩定制
*根据尺寸和安装需求选择相应的安装代号比如DAA15A2
*根据需求选择合适的齿轮比如DAA15B1-B300G1

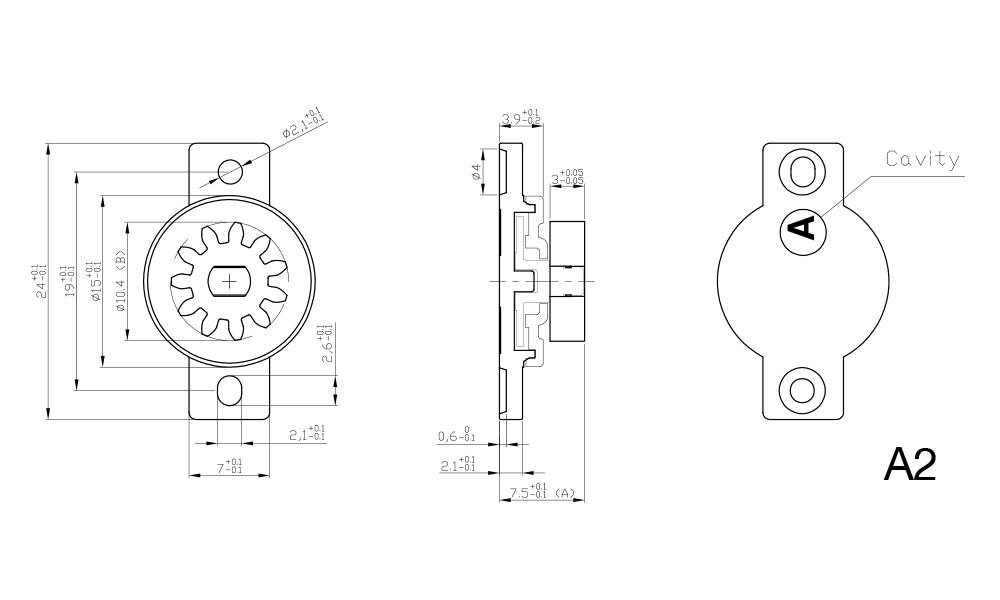

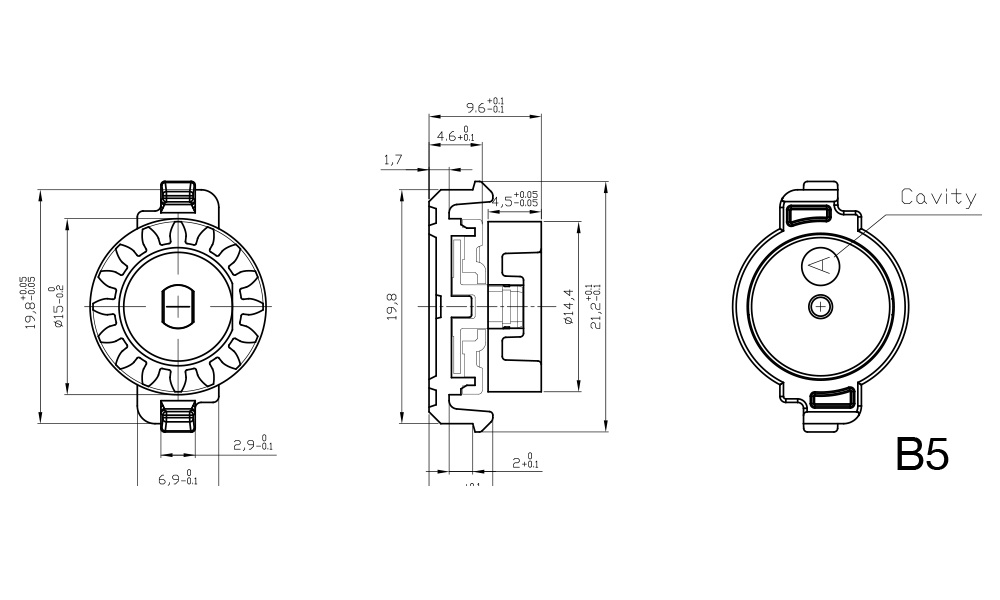

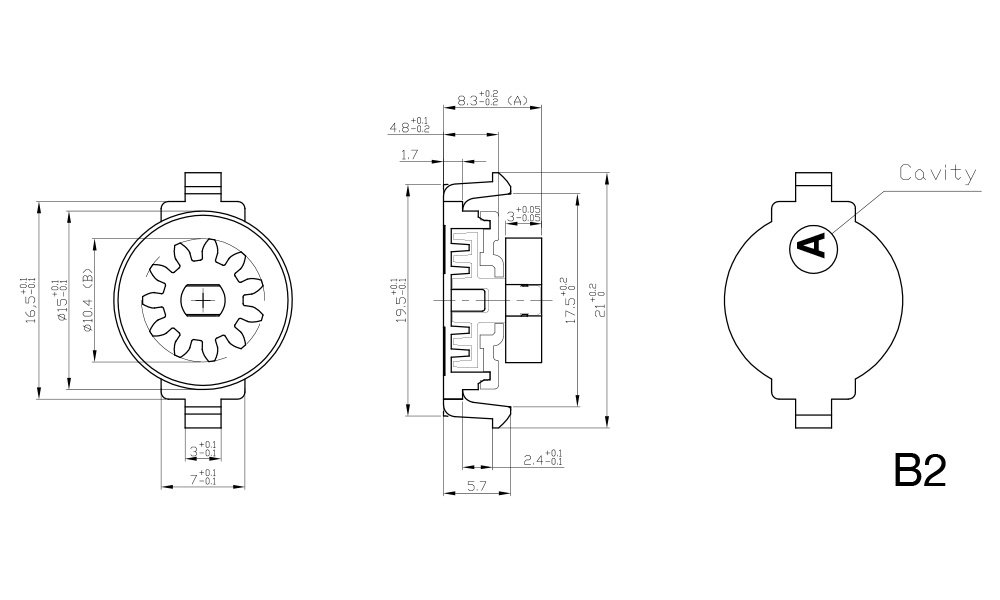

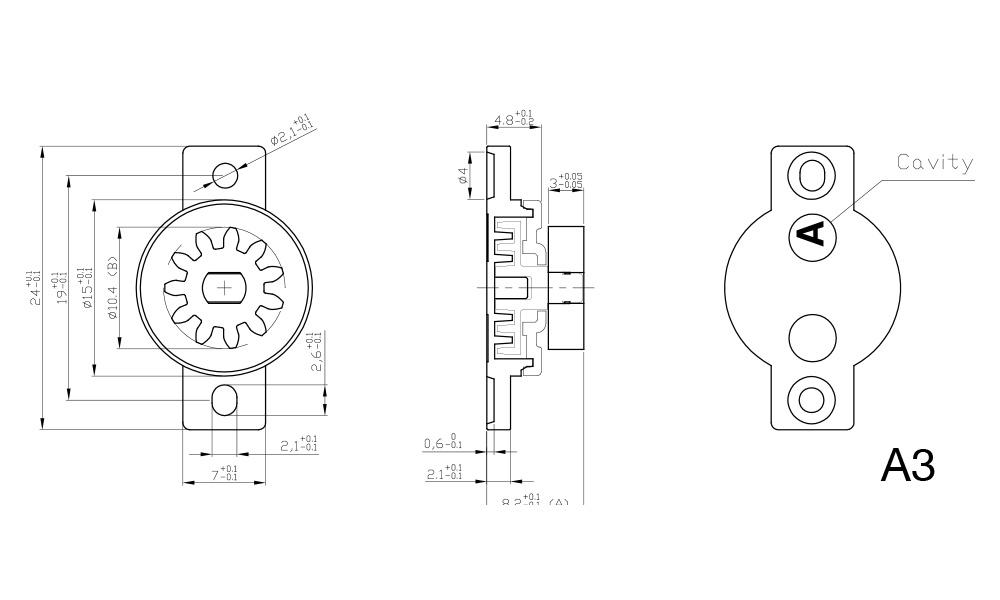

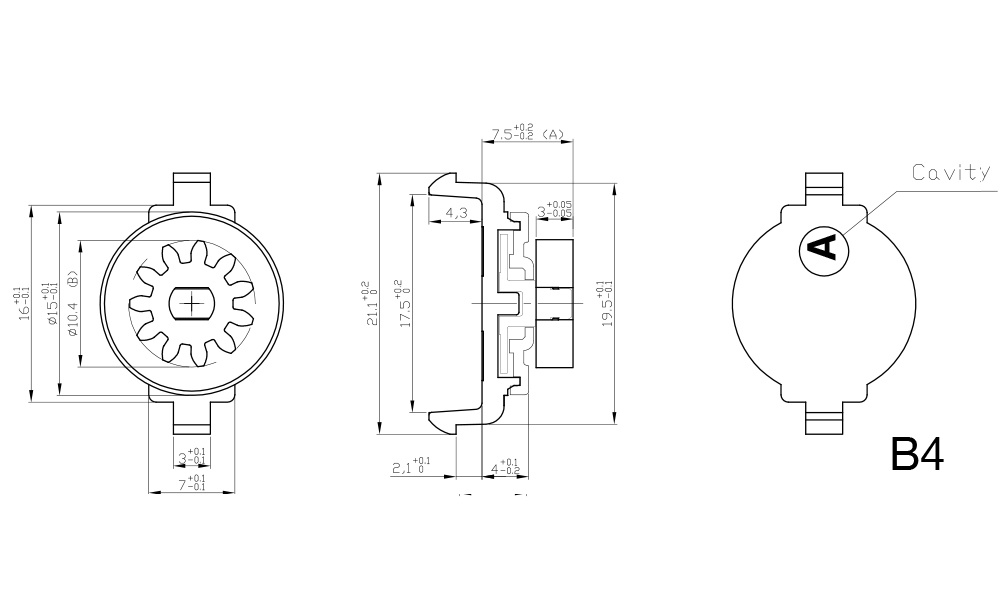

尺寸图：
应用案例：
用于指纹锁，控制滑盖下落速度，降低噪音
用于车载储物盒，控制盖板下降速度，降低噪音
关键词：
旋转阻尼器
齿轮阻尼器
